Высоковольтные источники питания
Высоковольтный источник питания для электронно-лучевой плавки
Представляет собой высоковольтный источник питания для электронно-лучевой плавки мощностью 20 кВт (Electron Beam Melting Power Supply) непрерывного действия. Предназначен для получения высокостабильного ускоряющего напряжения в диапазоне от 5 до 20 киловольт. Предусмотрено три режима стабилизации: по напряжению, по току и по мощности. Возможность простого повышения мощности, путем параллельного включения нескольких источников питания. Имеет систему автоматического повторного включения (АПВ), после возникновения перегрузки по выходу. Конструктивное исполнение инверторного блока – стандартная ячейка европейского типа 19″, высотой 7U, глубиной 550 мм. Высоковольтная часть – стандартная ячейка европейского типа 19″, высотой 7U, глубиной 350 мм. Основные параметры источника высокого напряжения приведены ниже.

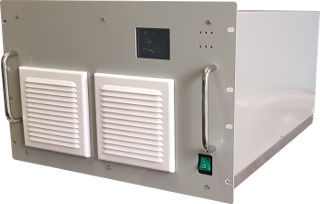

| Высоковольтный блок питания PS-SM-20-20 |

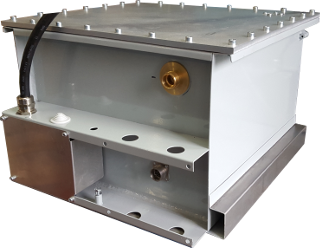

Высоковольтная часть HVTANK-20-20. |
 |
 |
-
Диапазон изменения высокого напряжения
|
5..20 кВ;
|
-
Три режима стабилизации
|
по напряжению, по току, по мощности;
|
-
Шаг изменения высокого напряжения
|
0,1 кВ;
|
-
Диапазон изменения тока нагрузки
|
0..1000 мА;
|
-
Номинальная непрерывная мощность
|
20 кВт;
|
-
Частота преобразования
|
55…140 кГц;
|
-
Нестабильность выходного напряжения:
|
|
-
при изменении сети±10%
|
0,05%;
|
-
при изменении нагрузки от 0 до 100%
|
менее 0,2%;
|
-
после 8 часов эксплуатации с постоянной нагрузкой
и окружающей температурой
|
0,05%;
|
-
Пульсации и шумы выходного напряжения
|
0,2%;
|
-
Температурный коэффициент
|
50ppm;
|
-
К.П.Д.:
|
не менее 0,9;
|
-
Запасенная энергия
|
15 Дж;
|
-
Питание
|
3×380 В 50 Гц;
3×440 В 60 Гц
|
