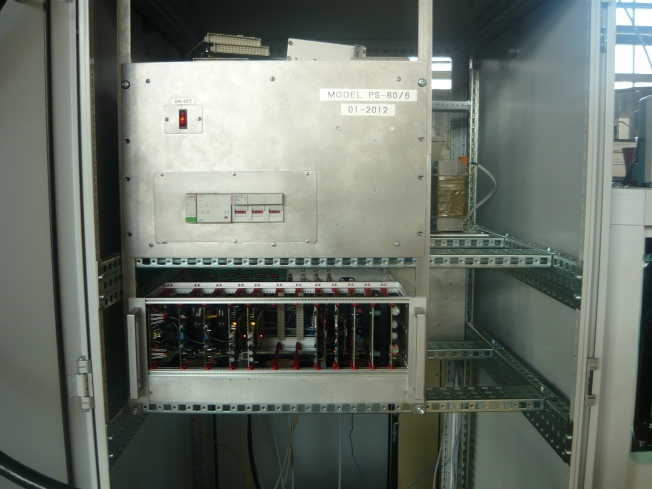

Источник высокого напряжения мощностью 6 кВт.

Представляет собой высоковольтный источник питания непрерывного действия. Предназначен для получения высокостабильного ускоряющего напряжения в диапазоне от 10 до 70 киловольт. Имеет систему автоматического повторного включения (АПВ), после возникновения перегрузки по выходу. Конструктивное исполнение инверторного блока – стандартная ячейка европейского типа 19″, высотой 7U, глубиной 550 мм. Высоковольтная часть выполнена в виде шасси, монтируемого в бак заказчика. Основные параметры источника высокого напряжения приведены ниже.

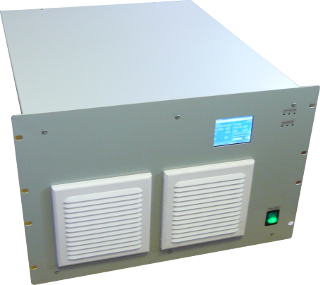

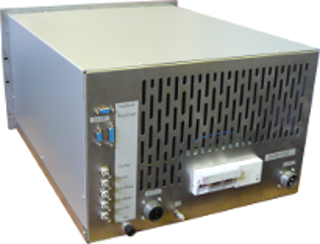

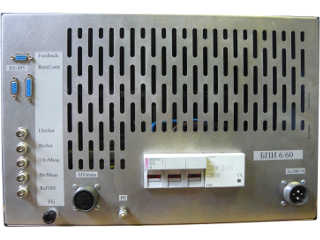

Высоковольтный источник питания с опцией плавающая земля.

Высоковольтный источник питания непрерывного действия. Источник питания имеет функцию плавающей земли, что позволяет заказчику использовать собственные измерители тока, подключаемые к специальному отводу относительно заземления. Конструктивное исполнение инверторного блока – стандартная ячейка европейского типа 19″, высотой 7U, глубиной 550 мм. Высоковольтная часть выполнена в виде шасси, монтируемого в бак заказчика. Основные параметры источника высокого напряжения приведены ниже.

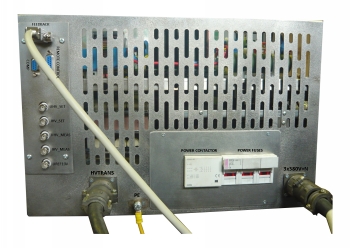

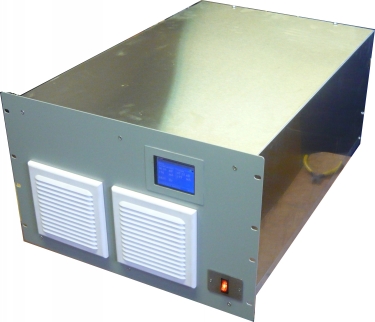

Источник высокого напряжения мощностью 15 кВт.

Представляет собой источник высокого напряжения непрерывного действия. Предназначен для получения высокостабильного ускоряющего напряжения в диапазоне от 10 до 70 киловольт. Имеет систему автоматического повторного включения (АПВ), после возникновения перегрузки по выходу. Конструктивное исполнение инверторного блока – стандартная ячейка европейского типа 19″, высотой 7U, глубиной 550 мм. Оснащен интерактивным сенсорным дисплеем на передней панели, через который осуществляется конфигурирование и мониторинг работы источника питания. Существует возможность подключения высоковольтного источника питания к ПК, через интерфейс RS-485. Высоковольтная часть выполнена в виде шасси, монтируемого в бак заказчика. Основные параметры источника высокого напряжения приведены ниже.

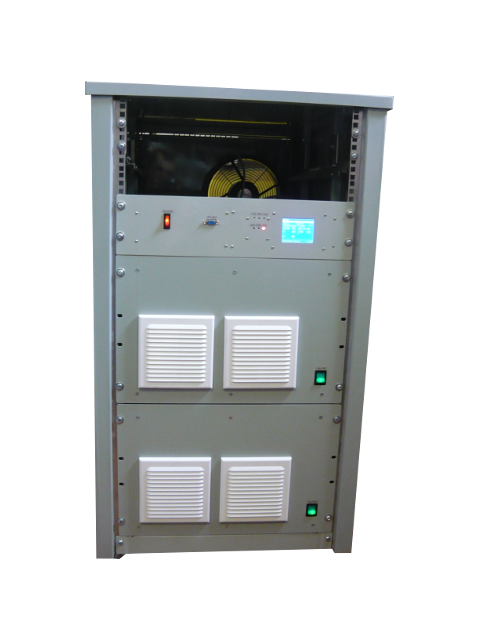

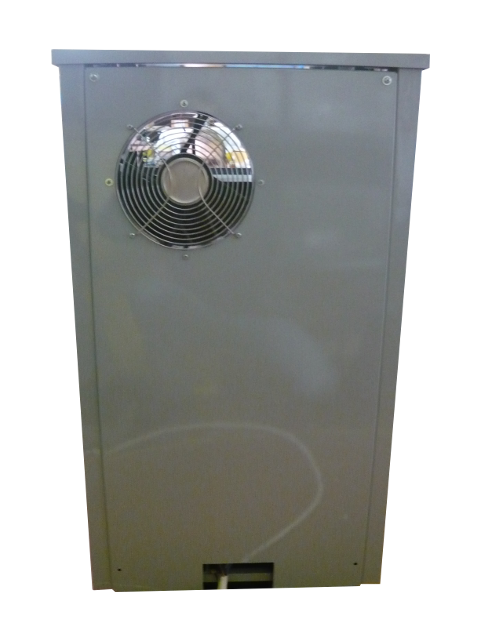

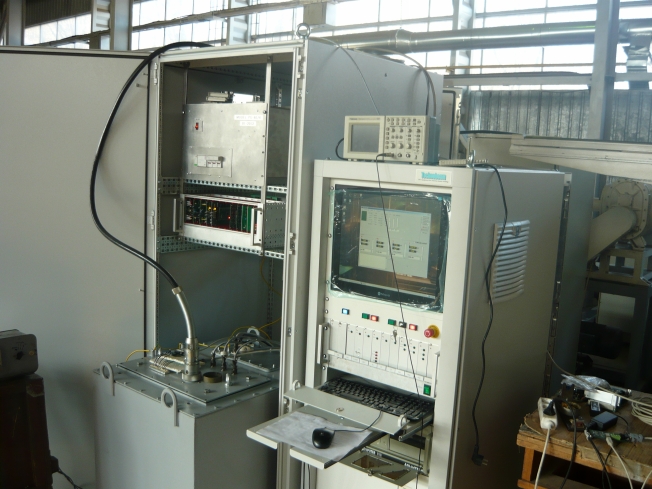

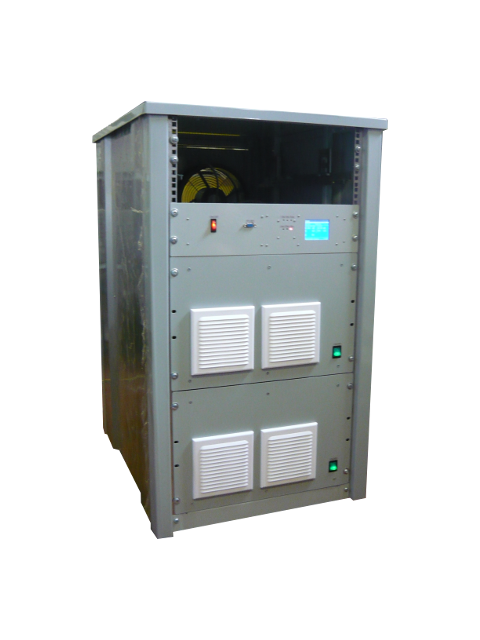

Высоковольтный источник питания для электронно-лучевой сварки (ЭЛС). Мощность 30 кВт. | High Voltage Power Supply for Electron Beam Welding

Высоковольтный источник питания для ЭЛС представляет собой систему источников высокого напряжения, работающих в режиме MASTER-SLAVE. Предназначен для получения высокостабильного ускоряющего напряжения в диапазоне от 10 до 70 киловольт. Обладает высокими динамическими характеристиками (time load response), которые позволяют использовать систему электронного сканирования сварочного шва. Источник высокого напряжения имеет режим автоматического повторного включения (АПВ), после возникновения перегрузки по выходу. Система АПВ имеет регулировку паузы после возникновения дуги и регулировку времени нарастания фронта высокого напряжения. Конструктивное исполнение стандартная стойка европейского типа 19″ глубиной 800 мм. В стойке расположены два блока по 15 кВт и система управления. Также имеется свободное место высотой 4U для дополнительного электронного оборудования заказчика. Высоковольтная часть выполнена в виде маслонаполненного бака, имеющего систему водяного охлаждения. Основные параметры высоковольтного источника питания для ЭЛС приведены ниже.

Управление устройством может осуществлятся в двух режимах: аппаратно – через внешний разъем удаленного управления. При этом сигналы задания (напряжения и тока) подаются на аналоговые входы. Второй режим управления – программный, осуществляется по протоколу MODBUS, через интерфейс RS-485.

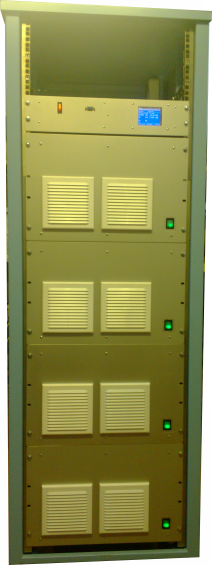

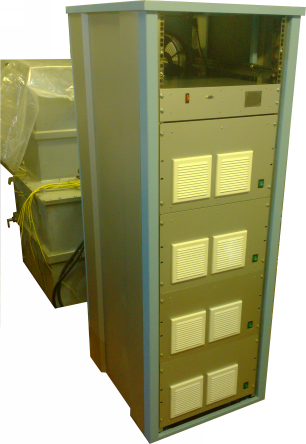

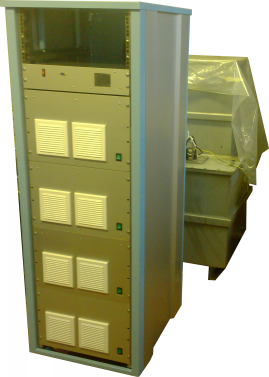

Высоковольтная система электропитания мощностью 60 кВт.

Система разработана для питания сварочной электронной пушки, при работе которой, невозможно исключить развитие электрических разрядов. Представляет собой систему источников высокого напряжения, работающих в режиме MASTER-SLAVE. Предназначена для получения высокостабильного ускоряющего напряжения в диапазоне от 10 до 70 киловольт. Имеет режим автоматического повторного включения (АПВ), после возникновения перегрузки по выходу. Система АПВ имеет регулировку паузы после возникновения дуги и регулировку времени нарастания фронта высокого напряжения. Конструктивное исполнение стандартная стойка европейского типа 19″ глубиной 800 мм. В стойке расположены четыре блока по 15 кВт. Высоковольтная часть выполнена в виде маслонаполненного бака, имеющего систему водяного охлаждения. Основные параметры источника высокого напряжения приведены ниже.

Управление устройством может осуществлятся в двух режимах: аппаратно – через внешний разъем удаленного управления. При этом сигналы задания (напряжения и тока) подаются на аналоговые входы. Второй режим управления – программный, осуществляется по протоколу MODBUS, через интерфейс RS-485.

Рентгеновское питающее устройство мощностью 5 кВт.

Устройство  предназначено для обеспечения питания и управления параметрами питания рентгеновской трубки, с целью получения рентгеновского излучения с заданными характеристиками. Устройство  выполняет функции преобразования энергии 1-фазной питающей сети частотой 50-60 Гц в энергию, необходимую для получения рентгеновского излучения с заданными параметрами. Частота преобразования – 100 кГц. Предназначено для палатных рентгеновских аппаратов. При небольших модификациях возможно применение в промышленном рентгене. РТ – рентгеновская трубка.

Построено по современной резонансной топологии, обеспечивающей высокий КПД, низкий уровень излучаемых помех, малые габариты, приемлемую стоимость. Высокая частота преобразования обеспечивает низкий уровень пульсаций высокого напряжения, что в свою очередь дает чистое, монохроматическое рентгеновское излучение и соответственно, качественное изображение на приемном устройстве. Управляется микропроцессорной системой, имеющей режим самодиагностики, защиту от перегрузок, контроль состояния питающей сети, защиту РТ от перегрузок, сбор статистических данных.

Рентгеновское питающее устройство мощностью 15 кВт.

Питание однофазное 198-245 В 50-60 Гц. Предназначается для стационарных и передвижных флюорографов. РТ – рентгеновская трубка.

Построено по современной резонансной топологии, обеспечивающей высокий КПД, низкий уровень излучаемых помех, малые габариты, приемлемую стоимость. Управляется микропроцессорной системой, имеющей режим самодиагностики, защиту от перегрузок, контроль состояния питающей сети, защиту РТ от перегрузок, сбор статистических данных.

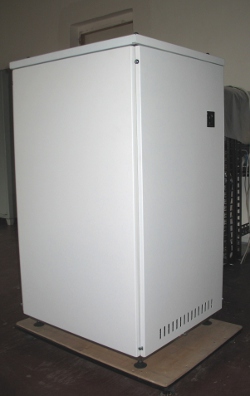

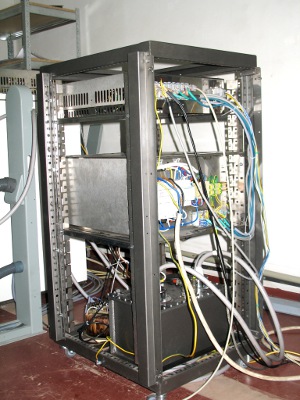

Рентгеновское питающее устройство мощностью 50 кВт.

Питание трехфазное 3 x 380В ±10%  50-60Гц. Предназначено для использования в рентгеновских комплексах на несколько рабочих мест. РТ – рентгеновская трубка. Имеет интерфейсы связи с телеуправляемыми столами штативами, цифровыми приемниками, решетками и т.п. периферийными устройствами.

Построено по современной резонансной топологии, обеспечивающей высокий КПД, низкий уровень излучаемых помех, малые габариты, приемлемую стоимость. Управляется микропроцессорной системой, имеющей режим самодиагностики, защиту от перегрузок, контроль состояния питающей сети, защиту РТ от перегрузок, сбор статистических данных.

Плата накала для рентгеновской трубки.

Предлагаем современную плату питания накала рентгеновских трубок. Выполнена в виде автономного модуля, требующего только питание AC 220V, и аналоговый сигнал задания тока накала, напряжением от 0 до 8 Вольт. Плата построена на базе высокочастотного инвертора, поэтому также необходим соответствующий трансформатор накала в высоковольтном генераторном устройстве. Имеются выходные цифровые сигналы состояния нити накала, запрещающие работу рентгеновского питающего устройства, в случае их некорректного состояния. Диапазон поддерживаемых токов накала от 3А до 8А. Рассчитана на работу с двумя фокусными пятнами.

Преимуществами данной платы являются:

Плата разгона анода для рентгеновской трубки.

Малогабаритная плата для раскручивания анода рентгеновских трубок с вращающимся анодом. Питается от однофазной сети 220В 50-60Гц. Частота вращения 3000 об/мин. Гальванически развязанный интерфейс управления платой. Два режима работы: подкрутки (режим рентгеноскопии) и вращения. Контроль токов в обмотках.

Система управления технологическими процессами.

Система представляет собой плату с гальванически развязанными цифровыми и аналоговыми интерфейсами, контролируемыми микропроцессорным модулем архитектуры ARM9 со встроенной операционной системой реального времени (ОСРВ). Может быть приспособлена для решения широкого круга задач, с соответствующей доработкой встроенного программного обеспечения.
